マルチスプリング形ダイヤフラムアクチュエータ
スプリングを複数組み込むことで小型でありながら高出力が得られることが特徴です。

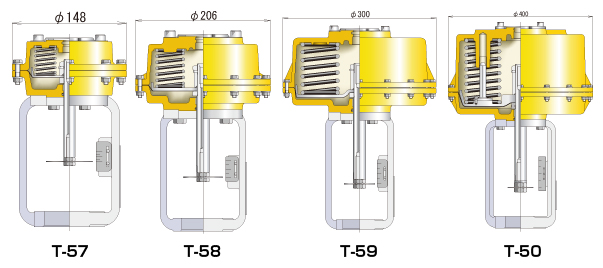

これらの図は全て空気圧増加でステムが上昇するモデルです。
これらの図は全て空気圧増加でステムが上昇するモデルです。
●標準仕様
| 型番 | T-57□□ | T-58□□ | T-59□□ | T-50□□ | |
|---|---|---|---|---|---|
| バルブ適用呼び径 | 15～25A | 40A～65A | 80A～100A | 125A～300A | |
| 型名 | マルチスプリング形ダイヤフラムアクチュエータ | ||||
| 作動 | 正作動・逆作動 | ||||
| ストローク(mm) | 8,13,25,40,60,75 | ||||
| 供給空気圧力 （k Pa G） |
正作動 | 140,160,250,350,420 |
|||
| 逆作動 | 140,250,350,420 | ||||
| 材料 | アクチュエータ | アルミニウム鋳造品（アルトマイト処理） |
|||
| ヨーク | FC200 | ||||
| 塗装／塗料 | アクチュエータ | 黄色（マンセル2.5Y 8/13）/ポリエステル樹脂系塗料 |
|||
| ヨーク | 銀色/エポキシ樹脂塗料 | ||||
| オプション | 手動装置（トップハンドル）・ミニマム/マキシムストッパー・特殊塗装 ヨーク材料：SCPH2・SCS13A アクチュエータ塗料：エポキシ樹脂系塗料 |
||||
・このほかにも空気圧増加でステムが下降するモデルもございます。
・型番の□□は、スプリングレンジとバルブストロークを表すコード番号が入ります。
・型番の□□は、スプリングレンジとバルブストロークを表すコード番号が入ります。
