外弁式ベローズタンク底面弁

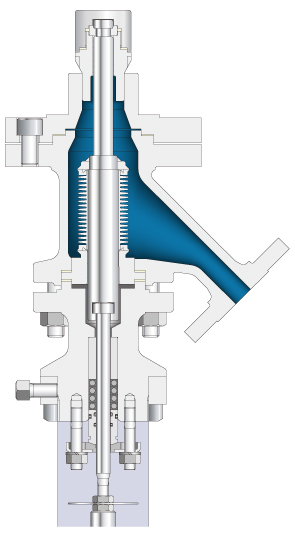

外圧式ベローズを組み込んだ構造の外部式タンク底面弁です。一般的なグランド構造よりシール性能が高いバルブです。
●標準仕様
型番 V-6125
型名 外弁式ベローズタンク底面弁
接続規格 JIS 10K
接続 フランジ形 RF
呼び径(A) 40(他サイズも製作可能です)
定格Cv値 5.0(他サイズも製作可能です)
本体材料 SCS13A、SCS14A
トリム材料 SUS316
ベローズ材料・耐圧 SUS316、1.5MPa G
ガスケット材料 膨張黒鉛
流量特性 クイックオープニング(オンオフ)
搭載可能駆動部 空気式シリンダー
オプション 特殊接続・タンク取合寸法・特殊材料
