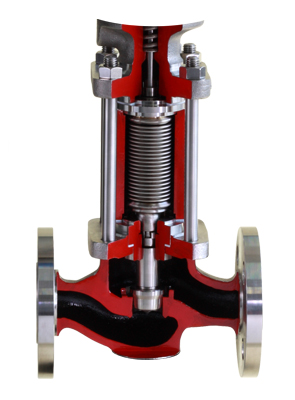

単座形ベローズ調節弁

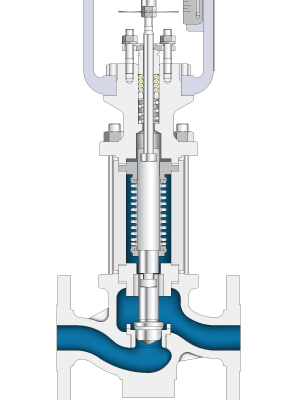

外圧式ベローズを組み込んだ構造で一般的なグランド構造に比べてシール性能が高いため、毒性流体や真空サービスの制御に有効な調節弁です。
●標準仕様
| 型番 | T-8115 |
|---|---|
| 型名 | 単座形ベローズ調節弁 |
| 定格圧力 | JIS 10K～63K、ASME/ANSI 150～1500 |
| 接続 | フランジ形 RF |
| 呼び径（A） | 15～300 |
| 定格Cv値 | 0.01～1440（オンオフ ：0.4～1600） |
| 本体材料 | SCPH2、SCS13A、SCS14A |
| トリム材料 | SUS316、SUS630 |
| ベローズ材料 | SUS316 |
| パッキン材料 | PTFE-V パッキン・グラフォイル |
| ガスケット材料 | PTFE・膨張黒鉛 |
| 流量特性 | イコールパーセンテージ（レンジアビリティ 50：1）・リニア・クイックオープニング（オンオフ） |
| 搭載可能駆動部 | ダイヤフラムモータ：T-5シリーズ・空気式シリンダー・電子式：MSP/PSN シリーズ・電動式：CMSシリーズ |
| オプション | レンジアビリティ 100:１ スチームジャケット・特殊パッキン トリム材料：SUS304L・SUS316L トリム形状：PTFEディスク トリム付加処置：ステライト硬化処理 接続：差込溶接・突合せ溶接・その他特殊継手 |
●納入実績使用流体名
98%硫酸／窒素酸化物（Nox）／アルゴンガス／アンモニアガス／液化亜硫酸／液化アンモニア／液化塩化水素／液化塩素／液化臭化水素／液化ホスゲン／塩化水素ガス／塩化チタン／塩化メチルガス／塩素ガス／過酸化水素水／苛性ソーダ／金属ナトリウム／空気／五フッ化リン／サトウキビ・糖蜜／三塩化ホウ素／三塩化リン／酸化エチレン／酸化プロピレン／三フッ化塩素／三フッ化窒素／シアン化水素／四塩化チタン／ジクロロシラン／ジクロロヘキサン／植物油／食用油／水素ガス／トリクロロシラン／トリメチルアミンガス／二酸化塩素／熱媒油／パーフルオロシクロブタン／廃ガス／フッ化カルボニル／フッ酸／フッ酸ガス／フッ素ガス／フロンガス／ヘキサフルオロシクロプロパン／ヘリウムガス／メタノール／四塩化ケイ素／四フッ化ケイ素／硫化水素／六フッ化タングステン
その他多数
